凱美隆電動遮陽簾系列產品
電動遮陽系列產品是凱美隆公司核心的產品,應用廣泛應用在商場、醫院、體育館、辦公樓、別墅等建筑。但很多客戶對電動遮陽簾產品還比較陌生,今天給大家做個系統的介紹,以后要是遇到類似產品可以有基本的了解。
1雙軌道折疊式電動遮陽簾
1)工作原理
由馬達、傳動機構、連接桿、軌道、面料和控制系統組成,收攏時呈折疊狀,履帶傳動,因對面料的拉力無技術要求,故可使用大部分卷簾面料,而且便于安裝。最大特點是結構簡單、運行平穩、成本低,特別適用于平面、斜面和弧形的框式玻璃結構頂。

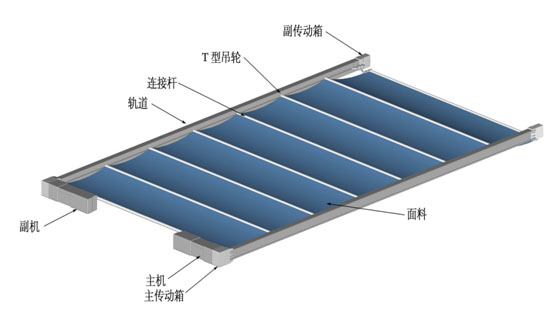

2)結構示意圖
3)實景圖
2.FCS鋼絲牽引折疊式電動遮陽簾
1)產品原理
該遮陽簾系統由傳動機構、面料和控制器三個部分組成,利用管狀電機的轉動帶動卷管上的卷繩器旋轉從而使一根鋼絲繩進行收放。傳動部分的另一端為固定的彈簧滑輪,傳動鋼絲繩通過滑輪進行換向,使一根鋼絲繩的兩端能同時固定在卷繩器上,并且鋼絲繩始終保持繃緊狀態。
面料部分的上方固定并繃緊有二條或多條鋼繩(天棚簾跨度過大時改用導軌)。面料從頂端開始安裝橫向連接桿,間距等分(通常為0.4m-1m左右)。連接桿上安裝有滑輪,滑輪在固定鋼絲上滾動。面料牽引桿與傳動鋼絲繩聯接,在卷管(電機)帶動下面料沿著固定鋼絲繩展開、收攏,收攏時呈折疊狀,由于該機構張力較小,可選用普通卷簾面料;該產品最大特點是結構簡單、運行平穩、成本低,特別適用于平面、斜面和弧形的框式玻璃結構頂。適用于工程和民用,現已廣泛運用于別墅玻璃頂和陽光房的遮陽。

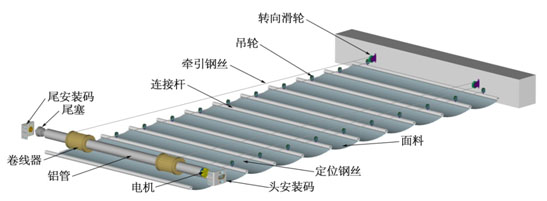

2)FCS折疊式天幕簾示意圖

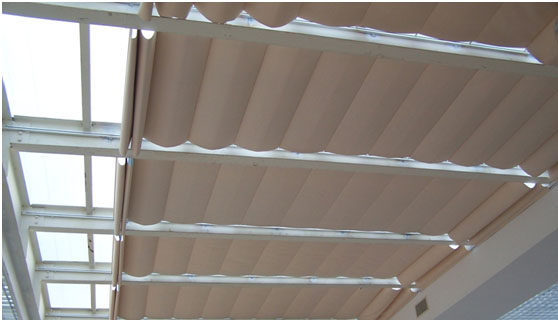

3)FCS 遮陽簾實景圖
3. FSS電動遮陽簾
1)FSS工作原理
FSS天棚簾系統主要有管狀電機系統組成。一端為驅動軸,內裝管狀電機;另一端為從動軸,內裝彈簧機構,電機正轉帶動面料前行,另一端的彈簧逐漸收緊,將面料張挺,電機反轉彈簧逐漸放松,遮陽面料卷回。
彈簧卷管里預緊的彈簧卷面料。面料的另外一端有牽引桿。馬達卷管上安裝有左旋和右旋成對的2個卷繩器。卷繩器上固定牽引鋼絲,而鋼絲通過卷拉固定在面料牽引桿上的牽引滑輪。馬達轉動拉動牽引鋼絲,克服彈簧卷管內彈簧的扭力,將面料拉出。馬達反轉,鋼絲松動,彈簧卷管在彈簧扭力的作用下,將部分面料卷回到彈簧卷管上,繃緊面料。這樣,在馬達卷管和彈簧卷管的共同作用下,完成面料的收放動作,起到遮陽調光的功能。

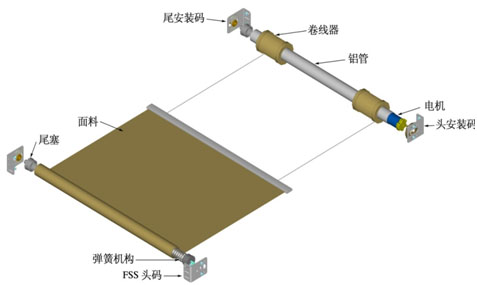

2)FSS結構示意圖

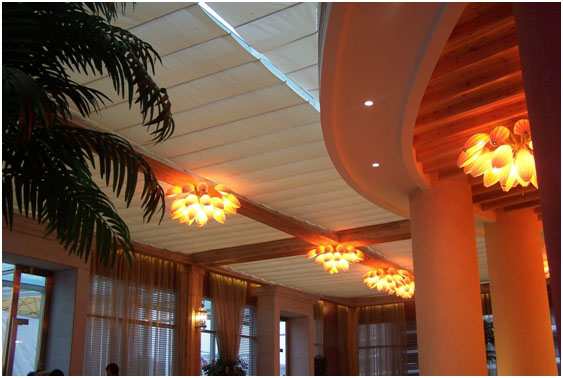

3)FSS卷軸式天幕簾實景圖
4 .FTS卷軸式電動遮陽簾
1)FTS產品原理
“FTS”為面料張力系統的簡稱。其工作原理為主電機單獨帶一個抱閘線圈,可進行單獨控制,實現系統運行。“輔助” 電機在系統運行過程中起剎車作用,電子控制盒輸出一個可調電壓控制運行過程中面料所受的張力大小,該電壓范圍40V~130VAC,可由可調電位計CO2控制(CO2設置值應不低于5)。最終張力 由控制盒來實現,它使主電機停轉并抱住,同時又讓輔助電機反轉一下來獲得最終張力,使系統面料繃緊。

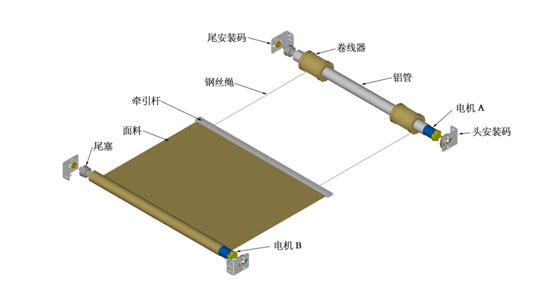

2)FTS結構示意圖

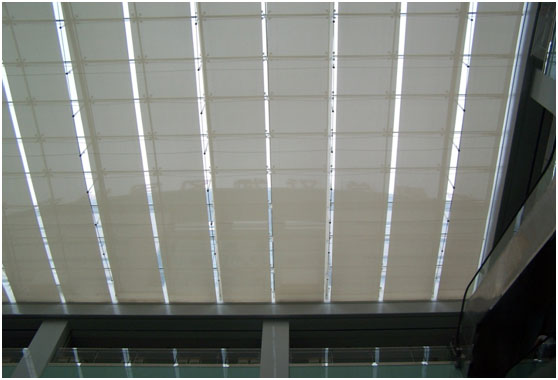

3)FTS卷軸式天幕簾實景圖

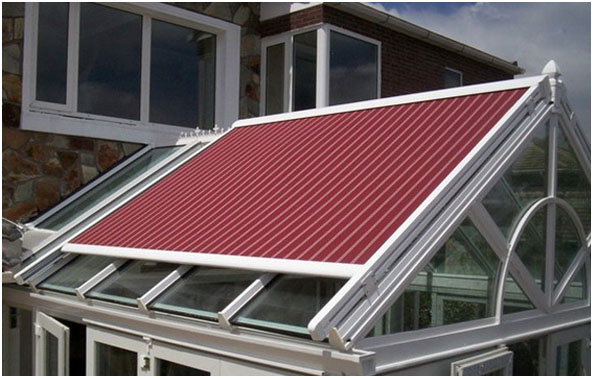

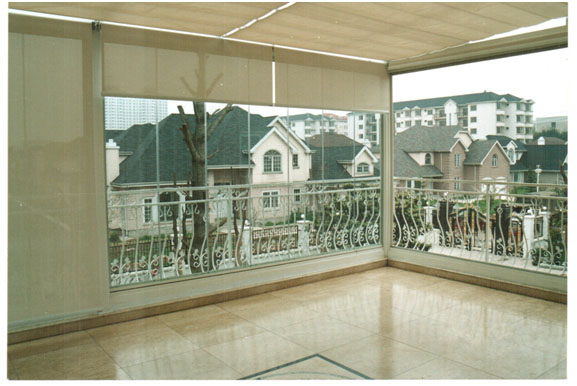

5.陽光房電動遮陽簾
6.電動天幕遮陽簾
